Dlaczego enkoder decyduje o dokładności serwa w małej maszynie CNC

W małej maszynie CNC utrzymanie zadanej pozycji osi stanowi poważne techniczne wyzwanie, szczególnie gdy układ napędowy napotyka zmienne obciążenia i narastające opory mechaniczne. Powstają one w sposób naturalny podczas frezowania twardych materiałów, wiercenia w stali czy głębokiego grawerowania, podczas których siły skrawania nieustannie się zmieniają. Nagłe uderzenia narzędzia o gęstszą strukturę materiału powodują, że standardowy silnik bez odpowiedniego nadzoru łatwo traci synchronizację. Gubienie kroków zniekształca obrabiany detal i generuje straty materiałowe. W praktyce F.H.U Starek obserwujemy, że konstruktorzy precyzyjnych obrabiarek coraz chętniej rezygnują z układów otwartych na rzecz rozwiązań oferujących pełne sprzężenie zwrotne. Zastosowanie zaawansowanych elementów automatyki chroni przed błędami pozycjonowania, co bezpośrednio przekłada się na gładkość krawędzi oraz zachowanie mikrometrycznych wymiarów podczas wielogodzinnej pracy.

Rola enkodera w zamykaniu pętli sprzężenia zwrotnego

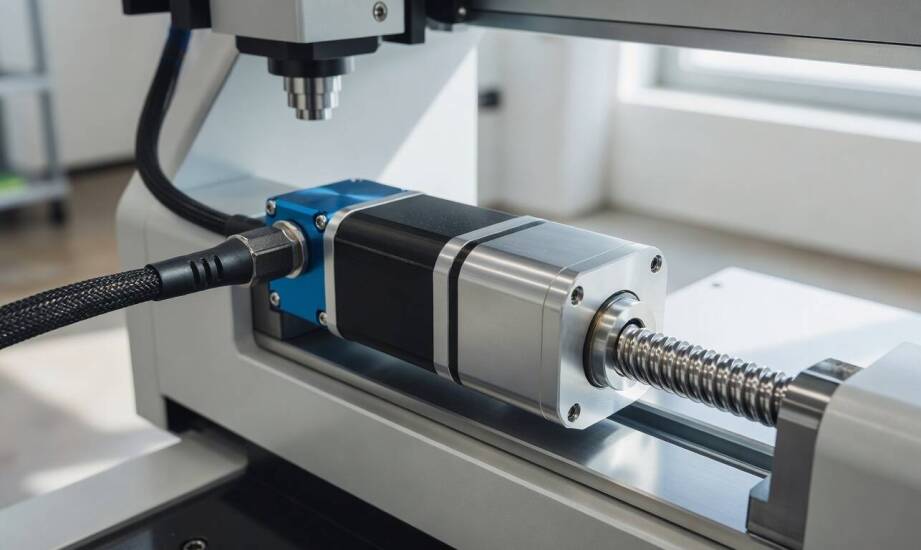

Enkoder zamontowany na osi silnika pełni funkcję kluczowego czujnika, który zamienia ruch obrotowy wału na precyzyjne sygnały elektryczne. Komponent ten nieustannie przekazuje do sterownika informacje o aktualnej pozycji, prędkości oraz kierunku obrotu wirnika. Dzięki temu zaawansowane sterowanie serwo opiera się na mikrosekundowym porównywaniu wartości zadanej z faktycznym położeniem mechaniki maszyny. Elektronika koryguje napięcie lub prąd zasilający uzwojenia, co pozwala zminimalizować błąd pozycjonowania w czasie rzeczywistym. Układ pracuje w zamkniętej pętli sprzężenia, co eliminuje zjawisko gubienia pozycji charakterystyczne dla tańszych napędów krokowych. Im wyższa rozdzielczość użytego enkodera, tym precyzyjniej system odczytuje nawet mikroskopijne przesunięcia wału.

Dobór odpowiedniego trybu pracy elektroniki napędowej zależy ściśle od charakteru obróbki na danej osi. W trybie pozycjonowania napęd realizuje bardzo dokładne przemieszczenia narzędzia punkt po punkcie, co odgrywa główną rolę przy nawiercaniu precyzyjnych otworów. Tryb prędkości utrzymuje sztywny i stały posuw narzędzia niezależnie od oporów wrzeciona, co zapewnia idealnie jednolitą jakość wykończenia powierzchni frezowanego materiału. Z kolei tryb momentu obrotowego przydaje się w specyficznych aplikacjach, w których urządzenie musi kontrolować fizyczną siłę docisku lub naciągu. Dobre opanowanie tych trybów pozwala wydobyć z maszyny jej pełny potencjał kinematyczny.

Integracja napędu z mechaniką i objawy złego strojenia

Prawidłowe działanie pojedynczej osi liniowej wymaga bardzo płynnej współpracy serwonapędu, zewnętrznego kontrolera trajektorii oraz elementów przeniesienia napędu. Sterownik główny maszyny wysyła komendy ruchu, a elektronika wykonawcza dba o ich dokładne odwzorowanie. W tym łańcuchu bardzo ważnym ogniwem pozostaje odpowiednio dobrana przekładnia planetarna, która zwiększa moment obrotowy i redukuje prędkość z zachowaniem wysokiej sztywności. Dobierając komponenty z oferty rynkowej, konstruktorzy często stawiają na przekładnie planetarne w rozmiarach NEMA. Odpowiednie spasowanie zębatek wewnątrz obudowy skutecznie redukuje luz nawrotny i zapobiega opóźnieniom między ruchem silnika a przesunięciem samej bramy maszyny.

Nawet bardzo wysokiej klasy komponenty elektryczne i mechaniczne wymagają bezbłędnej konfiguracji parametrów pracy. Źle zestrojony układ napędowy szybko zdradza objawy niestabilności, które niszczą jakość wykończenia detalu i skracają żywotność mechaniki. Do najczęstszych problemów należą mocne drgania osi podczas hamowania oraz uciążliwe oscylacje przy zatrzymywaniu narzędzia w zadanym punkcie. Czasami występuje też nadmierne nagrzewanie się silnika, mimo że brama obrabiarki porusza się powoli i pod bardzo niewielkim obciążeniem. Zbyt agresywne nastawy pętli sprzężenia wywołują nerwową reakcję układu na drobne opory. Mechaniczny luz występujący w taniej mechanice potęguje to zjawisko, uniemożliwiając elektronice znalezienie stabilnej pozycji.

O ostatecznej dokładności ruchu w maszynie numerycznej nigdy nie decyduje wyłącznie sam silnik, ale pełne zgranie całego toru napędowego. Impuls wędruje od głównego kontrolera, przez elektronikę wykonawczą, sam silnik ze zintegrowanym enkoderem, aż po przekładnię planetarną i prowadnice. Każdy z wymienionych elementów konstrukcyjnych dokłada własny margines błędu do całkowitej precyzji pozycjonowania narzędzia skrawającego. Zlekceważenie sztywności ramy, użycie słabej jakości sprzęgieł lub zignorowanie procesu strojenia sprawi, że zaawansowana elektronika nie spełni swojego zadania. Stabilna praca obrabiarki podczas zmiennych obciążeń wymaga traktowania każdej osi jako spójnego mechanizmu. Dopiero wzorowa współpraca elektroniki z mechaniką zamyka drogę do powstawania kosztownych braków produkcyjnych.
